Klein BHKW im Eigenbau die Sechste

im Reperaturhandbuch sind alle Abmaße und alle maximalen Verschleißtoleranzen angegeben. nach diesen Punkten habe ich nach und nach alles vermessen:

Zylinder:

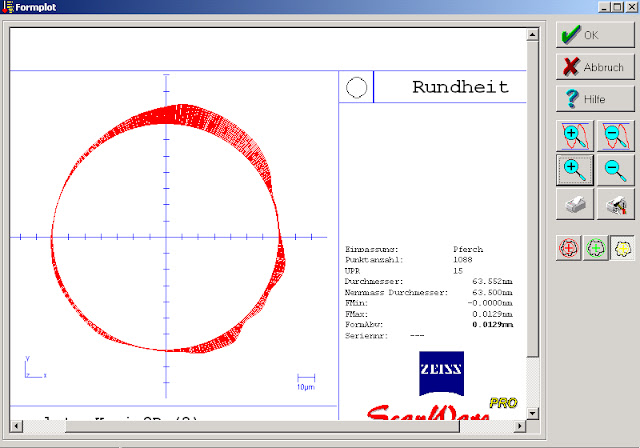

Zylinder oben Unrund 0,0129mm
Zylinder mitte Unrund 0,0132mm

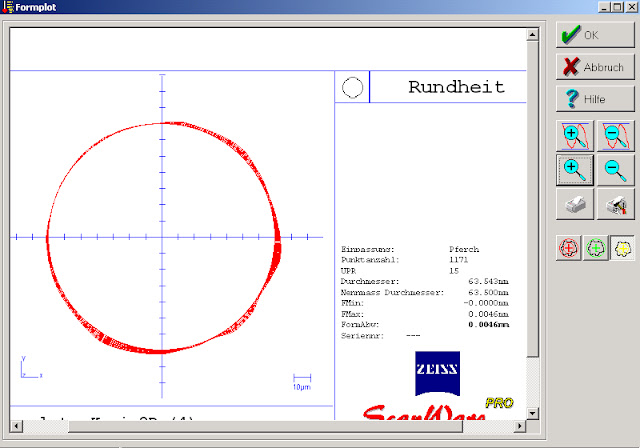

Zylinder unten Unrund 0,0046mm

Kolben:

Kolben oben Unrund 0,0112mm
Kolben unten Unrund 0,0339mm
Kurbelwellenlager:

Oberes Kurbelwellenlager Unrund 0,0057mm
Unteres Kurbelwellenlager Unrund 0,0218mm
hier sieht man schon sehr deutlich, wie das Lager durch die verrostete Kurbelwelle aufgeweitet wurde! es ist 6/100 also 0,06mm größer und 0,015mm Unrund! aber das ist alles noch kein Problem, in meiner Anwendung hat es nichts mehr aus zu halten!

also folgt der Zusammenbau:

Kolben - Kolbenringe - Bandspanner und Kolbenringzange
Kolbenringzange im Einsatz

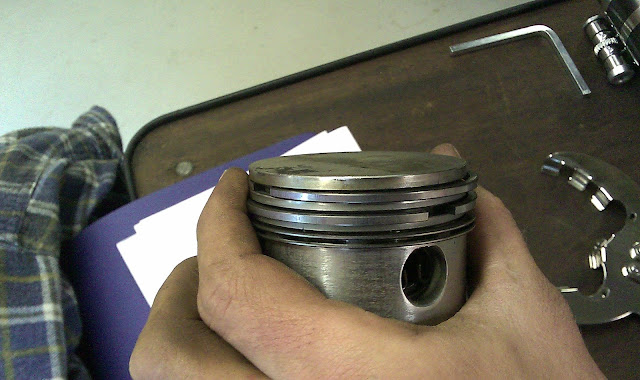

Kolbenringe müssen immer 90° versetzt sein

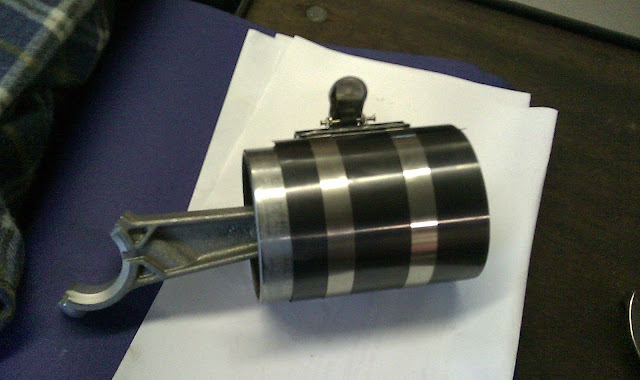

Bandspanner im Einsatz
der Kolben ist wieder eingebaut
jetzt muss noch auf den Dichtungssatz gewartet werden
